부품 번호: 22691
설명: 22691-90° BSP FEMALE 60° CONE SEAL
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 90°

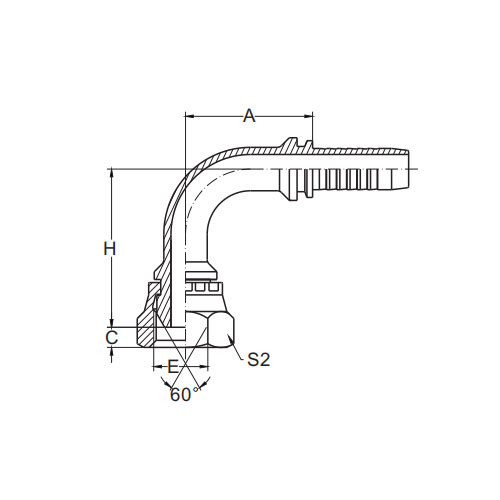

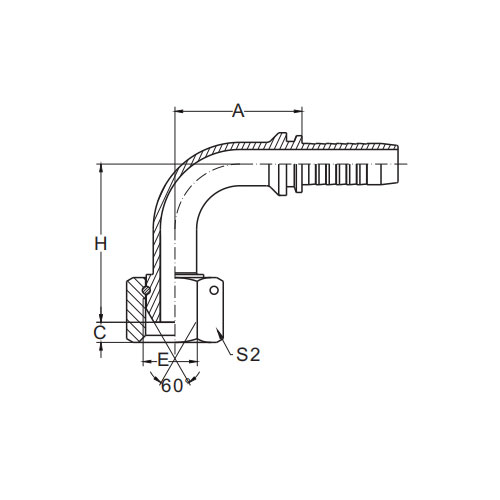

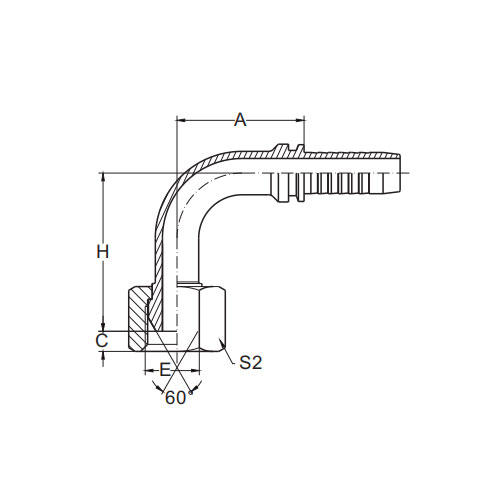

| 부품 번호 | 스레드 E | 호스 보어 | 치수 | ||||
| DN | 대시 | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 .5 | 41 .8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6 .5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41 .5 | 6 .5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65 .5 | 10 .5 | 63 .8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10 .5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 .7 | 10 .5 | 73 .8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76 .7 | 10 . 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91 .5 | 10 . 1 | 84 .3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109 .4 | 12 .5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131 .8 | 16 . 1 | 123 .3 | 70 |
22691-90° BSP 암형 60° 콘 씰 영어 소개
22691-90° BSP 암형 60° 콘 씰은 영국 표준 파이프(BSP) 시스템용으로 특별히 설계된 정밀 제작된 씰링 구성품입니다. 이 혁신적인 피팅은 90° 암나사산을 갖추고 있어 해당 수나사와 직선으로 안전하게 연결되어 견고하고 안정적인 밀봉을 보장합니다.
이 씰의 하이라이트는 뛰어난 씰링 표면적을 제공하고 단단하고 누출 없는 연결을 보장하는 60° 콘 디자인입니다. 원뿔 모양은 밀봉재를 균일하게 압축할 수 있어 높은 압력과 온도를 견딜 수 있는 강력하고 내구성 있는 밀봉이 가능합니다.
고품질 재료로 제조된 22691-90° BSP 암 60° 콘 씰은 가장 까다로운 산업 환경에서도 지속되도록 제작되었습니다. 내부식성과 내구성은 긴 사용 수명 동안 안정적인 성능을 보장합니다.
이 씰링 부품의 BSP 호환성은 기존 BSP 시스템에 쉽게 통합될 수 있어 복잡한 수정이나 어댑터가 필요하지 않음을 의미합니다. 이는 설치 과정을 단순화하고 광범위한 BSP 구성 요소와의 호환성을 보장합니다.
유압 장치, 공압 장치 또는 기타 유체 기반 시스템으로 작업하는 경우 22691-90° BSP Female 60° Cone Seal은 안전하고 신뢰할 수 있는 씰링 솔루션을 위한 탁월한 선택입니다. 정밀 제조, 고품질 재료 및 BSP 호환성으로 인해 산업용 유체 시스템에서 신뢰할 수 있는 구성 요소가 되어 누출 위험을 최소화하면서 원활하고 효율적인 유체 전달을 보장합니다.
