DIN 2353 튜브 피팅은 다양한 유체 전력 응용 분야, 특히 공장, 석유 및 가스 및 건설 장비에 사용됩니다. 탄소강 또는 스테인리스 스틸로 만들어진 4 ~ 42mm의 메트릭 크기가 가장 널리 퍼져 있습니다. DIN (Deutsches Institut Für Normung, 독일 표준화 연구소로 번역) 메트릭 및 BSPP (영국 표준 병렬 파이프)는 유럽에서 가장 일반적인 스레드 스타일입니다. DIN 타입 튜브 피팅은 ISO 8434-1, DIN 2353 및 DIN EN 3850 표준의 요구 사항을 준수합니다. 이를 통해 주요 브랜드의 피팅 브랜드 간의 상호 교환 성을 보장합니다.
DIN2353 메트릭 피팅은 튜브-투 튜브, 튜브 대 여성 포트 및 튜브 투 남성 스레드의 세 가지 튜브 포트 엔드 연결로 제공됩니다. 또한 세 가지 다른 압력 시리즈 (Extra Light)의 경우 3 가지 다른 압력 시리즈로 제공되며 저압 응용 분야를위한 LL, LILT 및 사용 중간 압력 응용 분야의 용도로 사용됩니다. 스레드 크기, 피치 및 튜브의 외경 (OD)을 측정하여 식별됩니다.

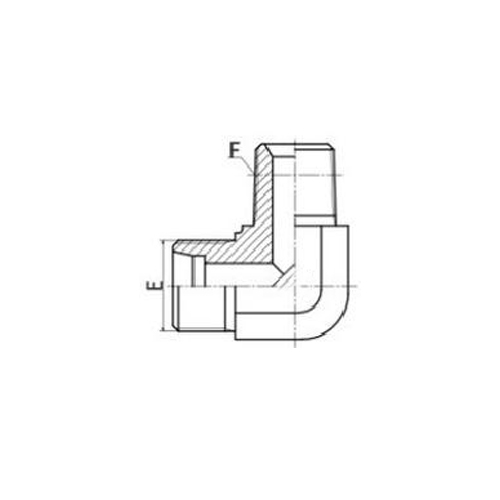

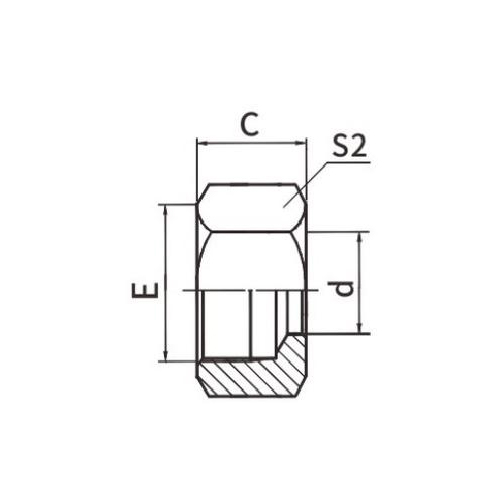

다른 압축 스타일 피팅과 마찬가지로 DIN 2353 피팅은 신체, 절단 링 (페룰) 및 너트로 구성됩니다. DIN 연결은 다음에 사용됩니다.
● 튜브 피팅
● 교대 밸브

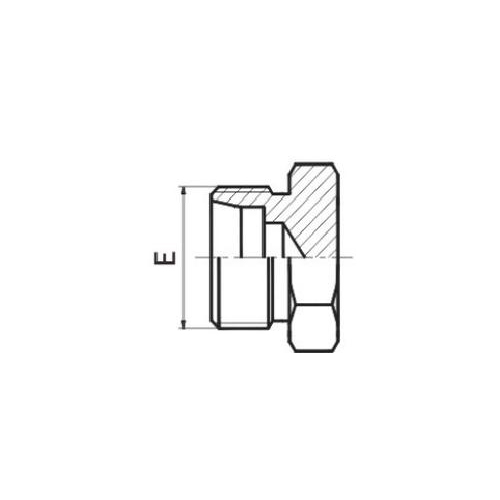

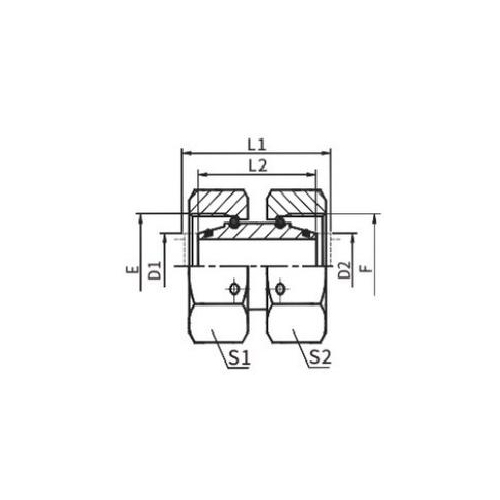

● 밴조 및 스위블 커플 링
● 점검 및 비 환식 밸브

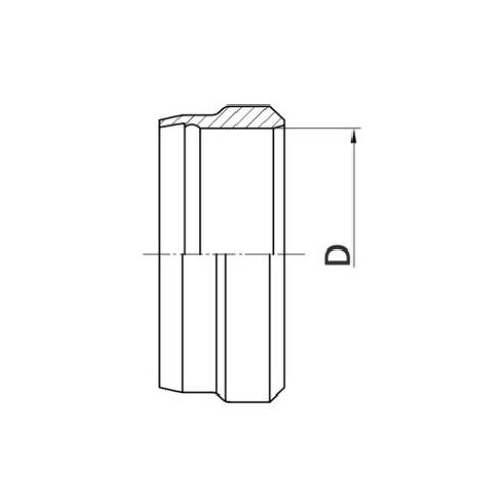

다양한 구성 및 스레드 연결을 통해 DIN 2353 피팅이 많은 연결 문제를 해결할 수 있습니다. 이 플라스리스 메트릭 피팅은 세계에서 가장 널리 사용되는 물린 유형 피팅입니다. 다른 압축 스타일 피팅과 마찬가지로 DIN 피팅은 신체, 절단 링 (페룰) 및 너트로 구성됩니다. 씰을 제공하기 위해 O- 링 또는 기타 엘라스토머 성분이 필요하지 않습니다. 대신, 링 (페룰)의 두 개의 절단 가장자리는 튜브의 외부 표면에 물고 고 작동 압력과 극한 진동에 필요한 유지력과 밀봉을 보장합니다.
DIN 메트릭 피팅 및 O- 링 페이스 씰 피팅의 결합 된 밀봉 표면은 짝짓기 표면의 엘라스토머 씰로 인해 과도하게 조기의 위험을 감소시키고 더 큰 신뢰성을 제공합니다.
장비 설계가 더 높은 압력 등급을 계속 요구함에 따라 OEM은 DIN 메트릭 피팅을 더 자주 선택하고 있습니다. JIC 및 NPT 피팅은 많은 응용 분야에서 일반적으로 사용되지만, 많은 경우에, 특히 높은 진동이 발생할 때 오늘날 장비의 더 높은 압력 요구 사항에 대한 평가는 없습니다. 대신 점점 더 많은 응용 프로그램에는 특수 등급의 메트릭 DIN 연결이 필요합니다.

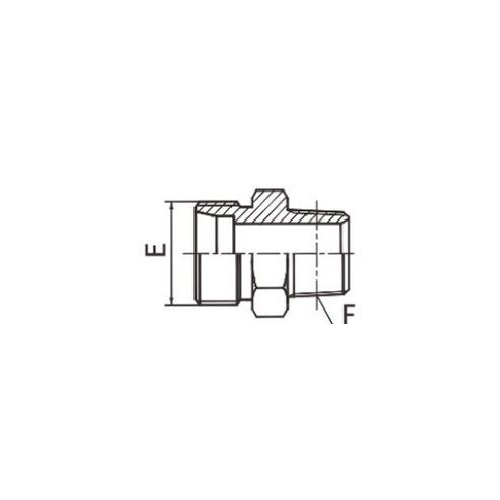

메트릭 DIN 2353 24-DEG Cone 피팅의 남성 및 여성 버전 모두 직선 메트릭 스레드가 있습니다. 튜브 OD는 수컷 피팅의 24도 시트, 오목한 카운터 보어와 짝을 이루고 있습니다. 여성 결합 구성 요소는 메트릭 DIN 2353 암 튜브 피팅, 절단 링 및 너트가있는 메트릭 튜브 또는 메트릭 튜브에 용접되거나 엔드 형성 된 O- 링이있는 24 도구 콘이 될 수 있습니다. 좌석 각도는 12도 게이지를 사용하여 피팅 중심선에서 측정해야합니다. 두 구성 요소의 밀봉은 남성 끝의 24도 시트와 해당 여성 끝 사이에 있습니다.
