DIN 90°엘보 NPT 수형

당사 공장을 방문하여 최신 판매 및 프리미엄 품질의 DIN 90°엘보 NPT 수 피팅을 갖춘 최신 제품 라인을 살펴보시기 바랍니다. 우리의 경쟁력 있는 가격은 귀하가 구매 시 최고의 가치를 얻을 수 있도록 보장합니다. 우리는 귀하와 유익한 협력을 구축하고 최고 수준의 고객 만족으로 귀하의 요구를 충족하게 된 것을 기쁘게 생각합니다.

문의 보내기

제품 설명

부품 번호: 1CN9/1DN9

기술: DIN 90°ELBOW NPT MALE

컨버터블 코드:

자료: 탄소 강철 45#

표면 처리: 아연, Cr3+ 도금, 클리어 화이트

부식 저항 시간: 120h 이상

정도: 90° 팔꿈치

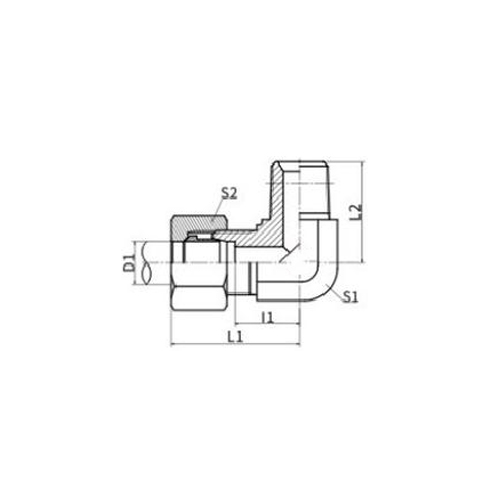

부품 번호	실			치수
	실			치수
	E	F	튜브 외경	I1	L1	L2	S1	S2
1CN-08-02LL	M8X1	Z1/8"X27	4	11	21	17	10	10
1CN-10-02LL	M10X1	Z1/8"X27	6	9.5	21	17	10	12
1CN-12-02LL	M12X1	Z1/8"X27	8	11.5	23	20	12	14
1CN9-12-02	M12X1.5	Z1/8"X27	6	13	28	21	11	14
1CN9-12-04	M12X1.5	Z1/4"X18	6	15.5	30.5	25.5	14	14
1CN9-14-04	M14X1.5	Z1/4"X18	8	15.5	30.5	25.5	14	17
1CN9-16-06	M16X1.5	Z3/8"X18	10	17.5	32.5	29.5	16	19
1CN9-18-04	M18X1.5	Z1/4"X18	12	19	34	28	19	22
1CN9-18-06	M18X1.5	Z3/8"X18	12	19	34	31	19	22
1CN9-18-08	M18X1.5	Z1/2"X14	12	21	36	36.7	22	22
1CN9-22-06	M22X1.5	Z3/8"X18	15	22	37	32.5	22	27
1CN9-22-08	M22X1.5	Z1/2"X14	15	22	37	36.7	22	27
1CN9-26-08	M26X1.5	Z1/2"X14	18	25.5	42	40	27	32
1CN9-26-12	M26X1.5	Z3/4"X14	18	25.5	42	44	27	32
1CN9-30-12	M30X2	Z3/4"X14	22	29.3	45.8	45	30	36
1CN9-30-16	M30X2	Z1"X11.5	22	32		50	33	36
1CN9-36-16	M36X2	Z1"X11.5	28	33.3	49.8	51.5	36	41
1CN9-45-20	M45X2	Z1.1/4"X11.5	35	39.2	60.7	63	48	50
1CN9-52-24	M52X2	Z1.1/2"X11.5	42	44.8	67.8	65	55	60
1DN9-14-04	M14X1.5	Z1/4"X18	6	17.5	32.5	25.5	14	17
1DN9-16-04	M16X1.5	Z1/4"X18	8	18.5	33.7	26.5	16	19
1DN9-18-06	M18X1.5	Z3/8"X18	10	19.5	36	31	19	22
1DN9-20-04	M20X1.5	Z1/4"X18	12	19.5	36	28	19	24
1DN9-20-06	M20X1.5	Z3/8"X18	12	19.5	36	31	19	24
1DN9-22-06	M22X1.5	Z3/8"X18	14	23	41	32.5	22	27
1DN9-22-08	M22X1.5	Z1/2"X14	14	23	41	36.7	22	27
1DN9-24-06	M24X1.5	Z3/8"X18	16	24	42.5	33.5	24	30
1DN9-24-08	M24X1.5	Z1/2"X14	16	24	42.5	37.5	24	30
1DN9-30-08	M30X2	Z1/2"X14	20	28	49.8	41	30	36
1DN9-30-12	M30X2	Z3/4"X14	20	28	49.8	45	30	36
1DN9-36-12	M36X2	Z3/4"X14	25	32.8	56.8	49	36	46
1DN9-36-16	M36X2	Z1"X11.5	25	32.8	56.8	51.5	36	46
1DN9-42-16	M42X2	Z1"X11.5	30	36.2	62.7	54.5	41	50
1DN9-42-20	M42X2	Z1.1/4"X11.5	30	36.2	62.7	54.5	41	50
1DN9-52-20	M52X2	Z1.1/4"X11.5	38	45.8	76.8	65	55	60
1DN9-52-24	M52X2	Z1.1/2"X11.5	38	45.8	76.8	65	55	60

DIN 90° 엘보 NPT 남성 소개

DIN 90° 엘보우 NPT 수형은 DIN(Deutsches Institut für Normung) 표준을 준수하는 배관 피팅으로, 90도 굽힘 및 수형 NPT(National Pipe Thread) 연결이 특징입니다. 이러한 유형의 엘보는 흐름 방향을 90도 변경하기 위해 배관 시스템에 일반적으로 사용되는 반면, NPT 수형 연결을 사용하면 암형 NPT 피팅 또는 포트에 쉽게 부착할 수 있습니다.

DIN 90° 엘보우 NPT 수형은 다양한 산업, 상업 및 주거용 배관 응용 분야에 사용하도록 설계되었습니다. 일반적으로 황동, 강철 또는 스테인리스강과 같은 내구성 있는 재료로 만들어져 수명과 부식에 대한 저항성을 보장합니다. 엘보우의 치수와 스레드 사양은 DIN 표준을 엄격히 준수하여 배관 시스템의 호환성과 신뢰성을 보장합니다.

팔꿈치의 수형 끝 부분에 있는 NPT 나사산은 단단하고 안전한 장착을 보장하여 누출을 방지하고 시스템 무결성을 유지합니다. 이러한 유형의 피팅은 견고하고 누출 방지 연결이 중요한 고압 및 온도 응용 분야에 자주 사용됩니다.

복잡한 산업용 배관 시스템에서 작업하든 간단한 가정용 배관 프로젝트에서 작업하든 DIN 90° 엘보우 NPT Male은 유체 흐름 방향을 변경하기 위한 안정적이고 표준화된 솔루션을 제공합니다.
