부품 번호: AC
설명: DIN 미터법 남성 24°L .T. 티
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
학위: 티

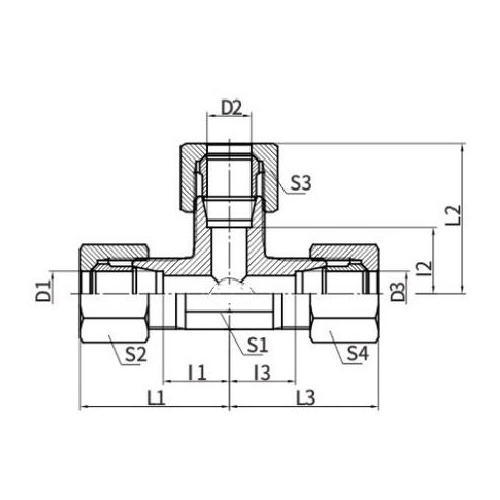

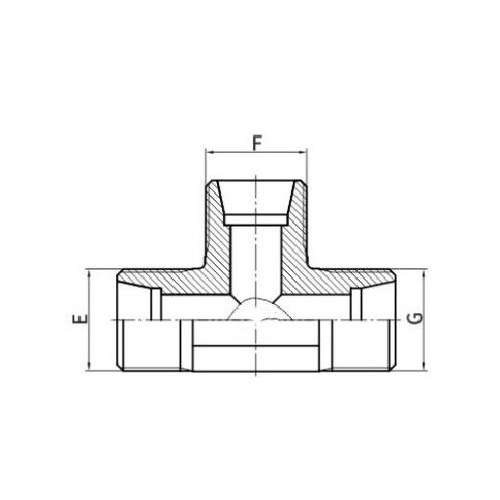

| 부품 번호 | 실 | 튜브 외경 | 치수 | Mpa | |||
| E,F,G | D1,D2,D3 | L1,L2,L3 | L1,L2,L3 | S1 | S2,S3,S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| AD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| AD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| AD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| AD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| AD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| AD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| AD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN 미터법 수형 24° L.T. 티 소개
DIN 미터법 수형 24° L.T. Tee는 DIN(Deutsches Institut für Normung) 규격을 준수하는 특수 유압 피팅입니다. 이 티 피팅은 고압 유체 시스템에 사용하도록 설계된 수나사 연결부와 24도 시트를 특징으로 합니다.
L.T. (경량 스레드) 지정은 유압 응용 분야에서 일반적으로 사용되는 특정 스레드 표준을 나타냅니다. 24° 시트는 단단하고 안전한 핏을 보장하여 누출을 방지하고 시스템 무결성을 유지합니다.
이 티 피팅은 유체 흐름을 세 방향으로 분배할 수 있어 복잡한 유압 시스템의 필수 구성 요소입니다. 일반적으로 고압을 견디고 부식에 저항할 수 있는 내구성 있는 재료로 만들어져 긴 서비스 수명을 보장합니다.
DIN 미터법 수형 24° L.T. Tee는 건설, 광업, 제조 등 유압 시스템이 사용되는 다양한 산업 분야에서 적용됩니다. 다용성과 신뢰성으로 인해 여러 방향으로 유체를 분배해야 하는 모든 유체 동력 시스템의 중요한 부분이 됩니다.
