부품 번호: XC/XD/-RN
설명: DIN 크로스 피팅
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상

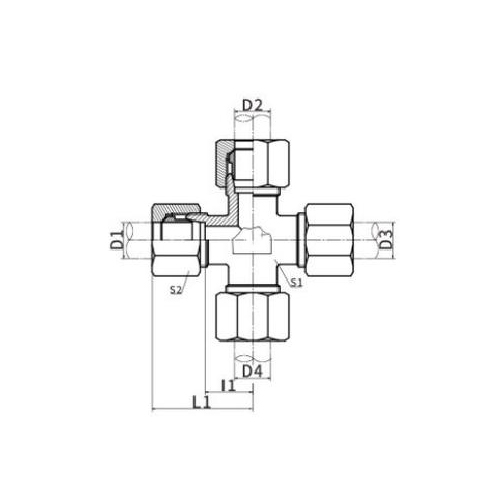

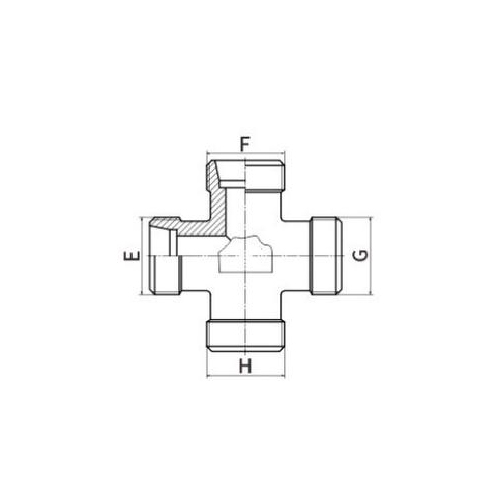

정도: DIN CROSS FITTINGS
| 부품 번호 |
실 |
튜브 외경 | 치수 | Mpa | |||
| E,F,G,H | D1,D2,D3,D4 | I1 | L1 | S1 | S2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN 크로스 피팅 소개
DIN 크로스 피팅은 4개의 서로 다른 파이프라인이나 튜브를 단일 지점에 연결하도록 설계된 배관 시스템의 핵심 구성 요소입니다. 이 피팅은 DIN(Deutsches Institut für Normung) 표준을 준수하여 산업 응용 분야에서 높은 수준의 품질, 호환성 및 신뢰성을 보장합니다.
크로스 피팅은 일반적으로 여러 라인을 상호 연결하여 유체가 여러 방향으로 흐를 수 있도록 해야 하는 상황에서 사용됩니다. 이는 유체의 분배 또는 혼합이 필요한 복잡한 배관 시스템에 이상적입니다.
내구성이 뛰어난 소재로 제작된 DIN 크로스 피팅은 높은 압력과 온도를 견딜 수 있도록 제작되어 까다로운 산업 환경에서도 오래 지속되는 성능을 보장합니다. 이들 설계는 최소한의 저항으로 원활한 유체 흐름을 허용하여 에너지 손실을 줄이고 전반적인 시스템 효율성을 향상시킵니다.
이러한 피팅은 화학 처리, 석유, 발전 등을 포함한 광범위한 산업 분야에 적용됩니다. 물, 오일, 가스 또는 기타 유체를 분배하기 위한 DIN 크로스 피팅은 교차하는 파이프라인 네트워크에 강력하고 효율적인 솔루션을 제공합니다.
