부품 번호: 4C/4D
설명: DIN 미터법 남성 24°L .T. 펄그
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 스트레이트

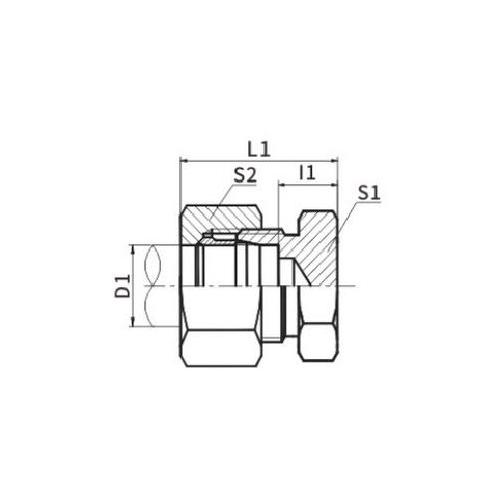

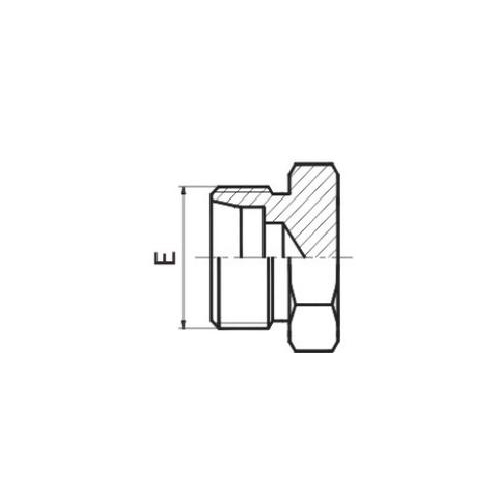

| 부품 번호 | 실 | 튜브 외경 | 치수 | ||||
| E | D1 | 11 | L1 | S1 | S2 | ||
| 4C-12 | M12X1.5 | 6 | 7 | 22 | 12 | 14 | |
| 4C-14 | M14X1.5 | 8 | 8 | 23 | 14 | 17 | |
| 4C-16 | M16X1.5 | 10 | 9 | 24 | 17 | 19 | |
| 4C-18 | M18X1.5 | 12 | 10 | 25 | 19 | 22 | |
| 4C-22 | M22X1.5 | 15 | 11 | 26 | 24 | 27 | |
| 4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
| 4C-30 | M30X2 | 22 | 13.5 | 30 | 32 | 36 | |
| 4C-36 | M36X2 | 28 | 14.5 | 31 | 41 | 41 | |
| 4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
| 4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
| 4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | |
| 4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
| 4D-18 | M18X1.5 | 10 | 12.5 | 29 | 19 | 22 | |
| 4D-20 | M20X1.5 | 12 | 14.5 | 31 | 22 | 24 | |
| 4D-22 | M22X1.5 | 14 | 16 | 34 | 24 | 27 | |
| 4D-24 | M24X1.5 | 16 | 15.5 | 34 | 27 | 30 | |
| 4D-30 | M30X2 | 20 | 17.5 | 39 | 32 | 36 | |
| 4D-36 | M36X2 | 25 | 20 | 44 | 38 | 46 | |
| 4D-42 | M42X2 | 30 | 20.5 | 47 | 46 | 50 | |
| 4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | |
DIN 미터법 수 24° 조명 시리즈(L.T.) 플러그 소개
DIN 미터법 수형 24° 라이트 시리즈(L.T.) 플러그는 저압 유체 동력 응용 분야에 사용하도록 설계된 유압 피팅입니다. DIN(Deutsches Institut für Normung) 표준을 준수하는 24도 콘 시트가 있는 수나사 연결이 특징입니다. 라이트 시리즈 지정은 이 피팅이 더 낮은 압력 요구 사항을 가진 시스템에 사용하기에 적합하다는 것을 나타냅니다.
플러그 설계를 통해 해당 암 소켓에 쉽고 안전하게 연결할 수 있어 누출 없는 밀봉이 보장됩니다. 미터식 수나사산은 DIN 사양을 준수하는 광범위한 유압 장비 및 호스와의 호환성을 보장합니다.
강철이나 황동과 같은 내구성 있는 소재로 제작된 DIN Metric Male 24° L.T. 플러그는 우수한 내식성과 수명을 제공하므로 다양한 산업 및 상업용 응용 분야에 사용하기에 적합합니다.
자동차, 건설 또는 기타 산업의 유압 시스템을 사용하는 경우 DIN Metric Male 24° L.T. 플러그는 유압 라인을 연결하고 분리하기 위한 안정적이고 표준화된 솔루션을 제공합니다. 사용 편의성과 신뢰성으로 인해 전문가들 사이에서 인기 있는 선택이 되었습니다.
