부품 번호: 87391
설명: 87391-90°SAE 플랜지 3000PSI Cone 61
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 90°

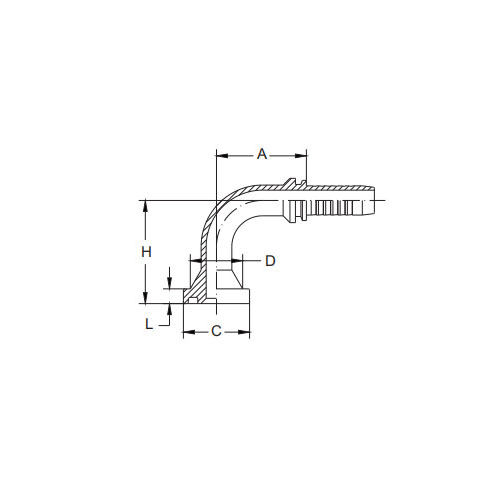

| 부품번호 | 플랜지 크기 | 호스 보어 | 치수 | |||||
| DN | 대시 | A | C | D | H | L | ||
| 87391-08-08 | 1/2" | 13 | 8 | 41 | 30.2 | 24 | 47 | 6.73 |
| 87391-12-08 | 3/4" | 13 | 8 | 41 | 38.1 | 31.7 | 48 | 6.73 |
| 87391-12-10 | 3/4" | 16 | 10 | 56 | 38.1 | 31.7 | 52.5 | 6.73 |
| 87391-12-12 | 3/4" | 19 | 12 | 66.2 | 38.1 | 31.7 | 62 | 6.73 |
| 87391-12-16 | 3/4" | 25 | 16 | 76.7 | 38.1 | 31.7 | 67.5 | 8 |
| 87391-16-12 | 1" | 19 | 12 | 65.5 | 44.4 | 38 | 62 | 8 |
| 87391-16-16 | 1" | 25 | 16 | 76.7 | 44.4 | 38 | 67.5 | 8 |
| 87391-16-20 | 1" | 32 | 20 | 91.5 | 44.4 | 38 | 78.5 | 8 |
| 87391-20-16 | 1-1/4" | 25 | 16 | 76.7 | 50.8 | 43 | 67.5 | 8 |
| 87391-20-20 | 1-1/4" | 32 | 20 | 91.5 | 50.8 | 43 | 78.5 | 8 |
| 87391-20-24 | 1-1/4" | 40 | 24 | 107 | 50.8 | 43 | 78.5 | 8 |
| 87391-24-20 | 1-1/2" | 32 | 20 | 91.5 | 60.3 | 50 | 80.5 | 8 |
| 87391-24-24 | 1-1/2" | 40 | 24 | 109.4 | 60.3 | 50 | 94 | 8 |
| 87391-32-24 | 2" | 40 | 24 | 109.4 | 71.4 | 62 | 94 | 9.53 |
| 87391-32-32 | 2" | 50 | 32 | 131.8 | 71.4 | 62 | 114.3 | 9.53 |
| 87391-40-32 | 2-1/2" | 50 | 32 | 131.8 | 84.1 | 74 | 116.3 | 9.53 |
87341-90°SAE 플랜지 3000PSI 콘 61
원뿔형 디자인과 61도 원뿔 각도를 갖춘 이 플랜지는 안전하고 긴밀한 밀봉을 제공하여 시스템의 무결성을 보장합니다.
SAE 표준에 따라 제조된 플랜지는 품질과 내구성에 대한 최고의 산업 표준을 충족합니다. 90° 각도는 유체 또는 가스 흐름을 원활하게 하여 난류를 최소화하고 시스템 내 효율성을 최대화합니다.
3000PSI 등급의 이 플랜지는 안전성을 손상시키지 않고 고압 애플리케이션을 처리할 수 있습니다. 강도, 내부식성, 극한 조건을 견딜 수 있는 능력을 고려하여 건축 자재를 선택하여 가장 까다로운 환경에서도 긴 서비스 수명을 보장합니다.
자동차, 석유 및 가스 또는 기타 산업 부문에서 작업하든 87341-90° SAE 플랜지 3000PSI Cone 61은 유체 또는 가스 처리 시스템에서 강력하고 안정적인 연결을 구축하기 위한 탁월한 선택입니다. 탁월한 성능과 내구성으로 인해 많은 중요한 응용 분야에서 신뢰할 수 있는 구성 요소가 되었습니다.
