부품 번호: 시리즈 S4

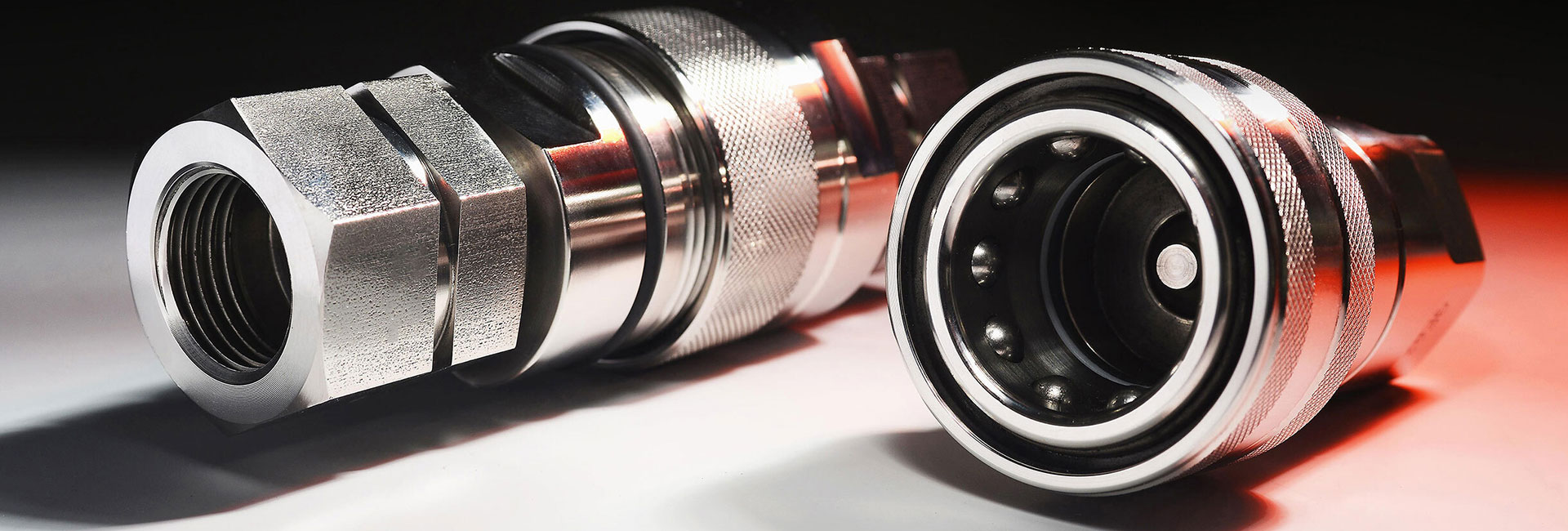

설명: 시리즈 S4 볼 실링형 퀵 커플링
재료:
커플링:스틸(크롬 도금)
니피: 경화강(크롬 도금)
온도 범위: (NBR)-20℃~+80℃
| 명세서 | |||||
| 몸 사이즈 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 정격압력(Mpa) | 34.5 | 27.6 | 27.6 | 17.3 | 13.8 |
| 정격유량(L/Min) | 11 | 22 | 45 | 105 | 185 |
| 온도 범위(표준 씰) | -20℃~+80℃ | ||||
| 표준 씰 재질은 니트릴입니다. | |||||
| 부품 번호 | ISO | 실 | L | L1 | L2 | D1 | D2 | 채널1 | Ch2 |
| S4-G02 | 6.3 | NPT | 72 | 53.5 | 36 | 27.5 | 14.2 | 19 | 19 |
| S4-G03 | 10 | NPT | 82.5 | 63 | 40 | 34 | 19 | 24 | 24 |
| S4-G04 | 12.5 | NPT | 87.5 | 66 | 43.5 | 39 | 20.5 | 27 | 27 |
| S4-G06 | 20 | NPT | 107 | 82.5 | 53.5 | 48 | 27.9 | 34 | 34 |
| S4-G08 | 25 | NPT | 126 | 96.5 | 63 | 56 | 31.3 | 41 | 41 |
lS05675 표준을 준수합니다.
커플러와 니플은 유압 서지 및 충돌로 인한 손상을 방지하기 위해 강화된 강철 솔리드 바 및 마모 지점으로 정밀 가공되었습니다.
중부하 작업용 유압 응용 분야용으로 설계된 크롬 합금 볼 밸브
다수의 경화강을 사용한 검증된 볼 잠금 메커니즘
잠금 볼은 하중을 고르게 분산시켜 마모를 방지하고 긍정적인 효과를 제공합니다.
회전 동작을 통해 호스 토크를 줄일 수 있습니다.
DN2.3부터 DN25까지 다양한 본체 크기 제공
PARKER 4000, FASTER NS, SAFEWAY S2와 호환 가능
시리즈 S4 볼 씰링 유형 퀵 커플링 소개
이 퀵 커플링은 유체 라인을 연결 및 분리하는 안전하고 효율적인 방법을 제공하여 가동 중지 시간을 크게 줄이고 운영 효율성을 향상시킵니다.
시리즈 S4는 독특한 볼 밀봉 메커니즘이 돋보입니다. 이 메커니즘은 압축 시 커플링의 내부 벽에 단단히 밀봉되는 정밀 엔지니어링 볼을 갖추고 있습니다. 이는 높은 압력과 온도를 견딜 수 있는 누출 방지 연결을 보장하여 광범위한 유체 및 응용 분야에 적합합니다.
퀵 커플링은 내구성과 부식 방지 기능을 모두 갖춘 고품질 소재로 제작되었습니다. 이를 통해 Series S4는 가장 까다로운 환경에서도 안정적으로 작동할 수 있습니다. 커플링의 견고한 설계 덕분에 내구성과 강도가 가장 중요한 중부하 작업에도 적합합니다.
시리즈 S4 볼 씰링 유형 퀵 커플링은 사용하기 쉽고 최소한의 교육만 필요합니다. 빠른 연결 및 빠른 연결 해제 기능을 통해 작업자는 유체 라인을 빠르고 안전하게 연결 및 분리할 수 있으므로 유지 관리 및 수리에 필요한 시간과 노력이 줄어듭니다.
또한 시리즈 S4는 다양한 호스 및 파이프 크기와 탁월한 호환성을 제공하여 다양한 유체 처리 시스템에서 유연성과 다양성을 제공합니다. 이를 통해 기존 시스템에 원활하게 통합할 수 있어 수정이나 어댑터의 필요성이 최소화됩니다.
요약하면, 시리즈 S4 볼 씰링 유형 퀵 커플링은 고성능이고 안정적이며 사용하기 쉬운 유체 연결 솔루션입니다. 고유한 볼 밀봉 메커니즘, 내구성 있는 구조 및 빠른 연결 기능으로 인해 다양한 산업 응용 분야에 탁월한 선택이 됩니다.
