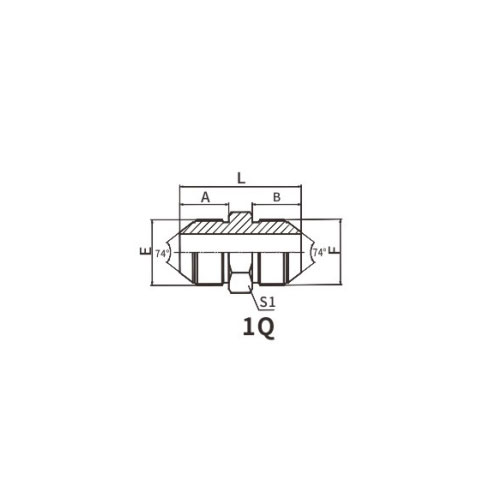

부품 번호: 1Q
설명: 1Q METRIC MALE 74° CONE SEAT
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 스트레이트

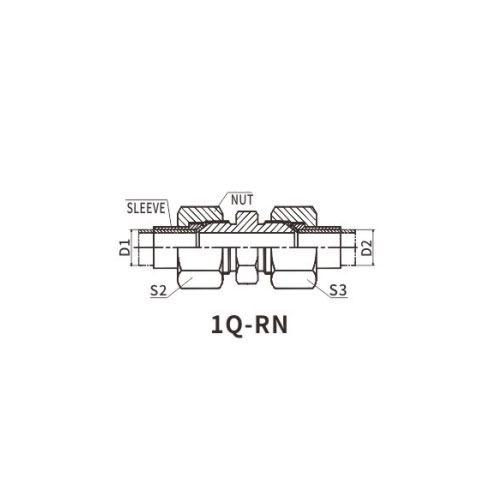

| 부품 번호 | 실 | 튜브 외경 | 치수 | |||||
| E | F | D1,D2 | A | B | L | S1 | S2,S3 | |
| 1Q-10 | M10X1 | M10X1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1Q-12 | M12X1.5 | M12X1.5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1Q-14 | M14X1.5 | M14X1.5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1Q-16 | M16X1.5 | M16X1.5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1Q-18 | M18X1.5 | M18X1.5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1Q-24 | M24X1.5 | M24X1.5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1Q-27 | M27X1.5 | M27X1.5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1Q-30 | M30X1.5 | M30X1.5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | M30X2 | M30X2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1Q-33 | M33X2 | M33X2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1Q-36 | M36X2 | M36X2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1Q-39 | M39X2 | M39X2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1Q-42 | M42X2 | M42X2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1Q-45 | M45X2 | M45X2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
1Q 미터법 수형 74° 콘 시트 영어 소개
1Q 미터법 수형 74° 콘 시트는 미터법 기반 유체 시스템에서 안전하고 누출 없는 밀봉을 제공하도록 설계된 정밀 엔지니어링 구성품입니다. 이 독특한 시트는 74° 콘 씰이 특징인 수형 피팅과 함께 사용하도록 특별히 제작되어 견고하고 안정적인 연결을 보장합니다.
1Q 콘 시트의 미터법 수나사는 해당 암나사와 완벽하게 결합되도록 세심하게 제작되어 꼭 맞고 안전한 핏을 제공합니다. 이 스레딩 시스템은 강력한 연결을 보장할 뿐만 아니라 설치 및 분해가 용이하여 유지 관리 및 수리가 간편합니다.
74° 콘 씰은 이 구성 요소의 핵심으로 높은 압력과 온도를 견딜 수 있는 누출 방지 연결을 제공합니다. 콘의 테이퍼형 디자인은 호환 가능한 수형 콘 피팅과 결합될 때 단단하고 안전한 밀봉을 보장하여 누출을 방지하고 최적의 유체 전달 효율성을 보장합니다.
고품질 소재로 제작된 1Q 미터법 수형 74° 콘 시트는 내부식성과 내구성이 뛰어나 다양한 산업 환경에서 사용하기에 적합합니다. 기존 미터법 기반 유체 시스템에 쉽게 통합될 수 있어 시스템의 전반적인 성능을 향상시키는 안전하고 안정적인 씰을 제공합니다.
요약하자면, 1Q Metric Male 74° Cone Seat는 미터법 기반 유체 시스템에서 최적의 성능을 제공하도록 설계된 정밀 엔지니어링 씰링 구성품입니다. 안전한 스레딩 시스템과 견고한 콘 씰 덕분에 다양한 산업 응용 분야에서 누출 없는 유체 전달을 보장하는 신뢰할 수 있는 솔루션이 되었습니다.
