부품 번호: 1QN
기술: 1QN METRIC MALE 74° CONE/NPT MALE
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 스트레이트

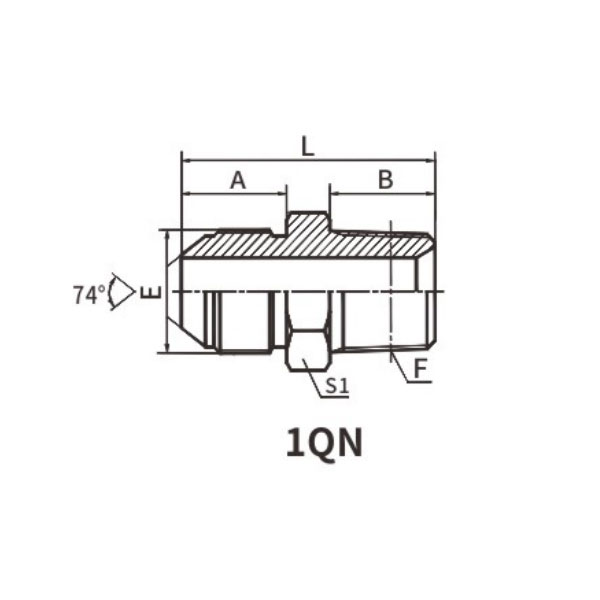

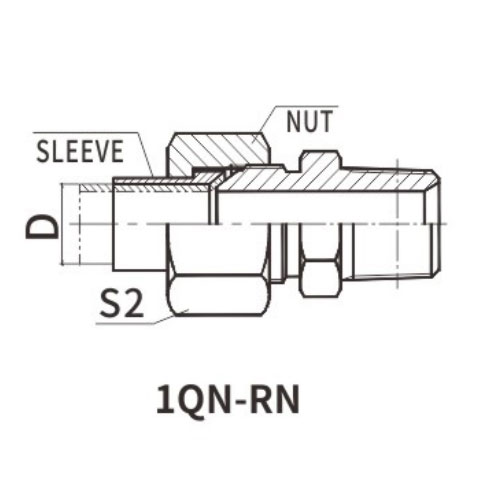

| 부품 번호 | 실 | TUBEO.D. | 치수 | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN 미터법 수형 74° 원뿔/NPT 수형 영어 소개
1QN 미터법 수 74° 콘/NPT 수 커넥터는 미터법과 NPT(National Pipe Thread) 시스템 간에 안전하고 안정적인 연결을 제공하도록 설계된 정밀 엔지니어링 구성 요소입니다. 이 독특한 씰은 견고하고 누출 없는 성능을 제공하므로 다양한 산업용 유체 시스템에 이상적인 선택입니다.
1QN 커넥터의 미터법 수형 끝부분은 74° 원추형 디자인을 특징으로 하며 해당 NPT 수나사산과 완벽하게 결합됩니다. 이 테이퍼형 구성은 강력하고 안전한 밀봉을 생성하여 꼭 맞고 누출 없는 연결을 보장합니다.
NPT 수나사는 미국에서 배관 및 튜브 연결에 널리 사용되는 표준 나사산 시스템입니다. 74° 콘 메트릭 수형 엔드와의 호환성 덕분에 미터법 및 NPT 구성 요소가 모두 사용되는 혼합 시스템 응용 분야에 원활하게 통합할 수 있습니다.
고품질 재료로 제조된 1QN Metric Male 74° Cone/NPT Male 커넥터는 고압 및 고온 환경의 혹독한 환경을 견디도록 설계되었습니다. 부식에 강하고 내구성이 뛰어나 장기적인 신뢰성과 성능을 보장합니다.
이 커넥터의 정밀 엔지니어링은 부드럽고 안전한 장착을 보장하여 누출 위험을 최소화하고 시스템 효율성을 최대화합니다. 그 다양성으로 인해 유압, 공압 및 기타 유체 시스템을 포함한 광범위한 산업 응용 분야에서 사용할 수 있습니다.
요약하면 1QN 미터법 수형 74° 콘/NPT 수형 커넥터는 혼합 시스템 응용 분야용으로 설계된 견고하고 안정적인 밀봉 구성 요소입니다. 정밀하게 설계된 테이퍼형 설계, 미터식 및 NPT 스레딩 시스템과의 호환성, 고품질 재료로 인해 다양한 산업용 유체 시스템에서 안전하고 누출 없는 연결을 위한 신뢰할 수 있는 솔루션이 되었습니다.
