부품 번호: 20291
설명:20291-90°METRIC FEMALE FLAT SEAT
컨버터블 코드:
자료:탄소 강철 45#
표면 처리: 아연, Cr3+도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도:90°

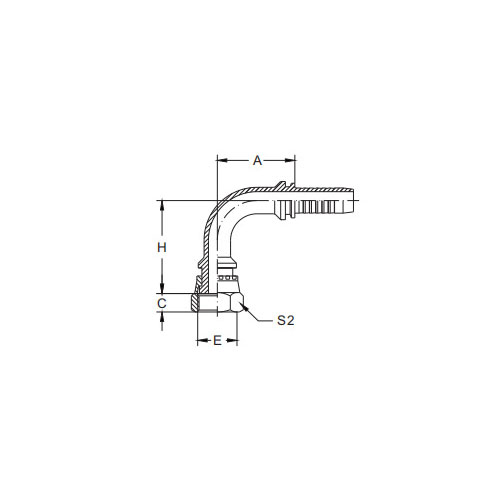

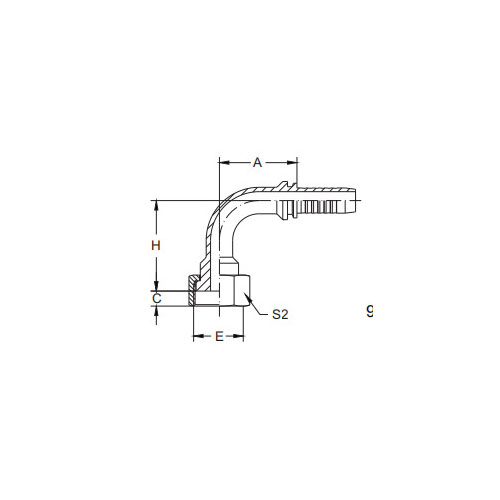

| 부품번호 | 스레드 | HOSEBORE | 치수 | ||||
| DN | 대시 | A | C | H | S2 | ||
| 20291-12-02 | M12x1.5 | 4 | 2 | 26.5 | 8.5 | 30.5 | 17 |
| 20291-12-04 | M12x1.5 | 6 | 4 | 30 | 8.5 | 33.5 | 17 |
| 20291-14-04 | M14x1.5 | 6 | 4 | 30 | 8.5 | 34 | 19 |
| 20291-14-05 | M14x1.5 | 8 | 5 | 33 | 8.5 | 37 | 19 |
| 20291-16-04 | M16x1.5 | 6 | 4 | 30 | 8.5 | 35 | 22 |
| 20291-16-05 | M16x1.5 | 8 | 5 | 33 | 8.5 | 38 | 22 |
| 20291-16-06 | M16x1.5 | 10 | 6 | 35.3 | 8.5 | 40.3 | 22 |
| 20291-18-05T | M18x1.5 | 8 | 5 | 33 | 8.5 | 39 | 24 |
| 20291-18-06 | M18x1.5 | 10 | 6 | 35.3 | 8.5 | 41.3 | 24 |
| 20291-22-08 | M22x1.5 | 12 | 8 | 41 | 10 | 48 | 27 |
| 20291-22-10 | M22x1.5 | 16 | 10 | 56 | 10 | 53 | 27 |
| 20291-27-04T | M27x1.5 | 6 | 4 | 30 | 10 | 35.5 | 32 |
| 20291-27-08T | M27x1.5 | 12 | 8 | 41 | 10 | 46 | 32 |
| 20291-27-10T | M27x1.5 | 16 | 10 | 56 | 10 | 51 | 32 |
| 20291-30-12 | M30x1.5 | 20 | 12 | 65.5 | 11 | 63.5 | 36 |
| 20291-36-14T | M36x2 | 22 | 14 | 71.2 | 13 | 61 | 41 |
| 20291-36-16 | M36x2 | 25 | 16 | 76.7 | 13 | 70 | 41 |
| 20291-39-16T | M39x2 | 25 | 16 | 76.7 | 13 | 67.5 | 46 |
| 20291-42-20W | M42x2 | 32 | 20 | 91.5 | 15 | 80.5 | 50 |
| 20291-45-20T | M45x2 | 32 | 20 | 91.5 | 15 | 78.5 | 55 |
| 20291-52-20T | M52x2 | 32 | 20 | 91.5 | 17 | 78.5 | 60 |
| 20291-52-24T | M52x2 | 40 | 24 | 109.4 | 17 | 92 | 60 |
| 20291-60-28T | M60x2 | 45 | 28 | 119.9 | 20 | 106.5 | 70 |
| 20291-64-32T | M64x2 | 50 | 32 | 130.95 | 23 | 113.3 | 75 |
20291-90° 미터법 암형 플랫 시트 소개
20291-90° 미터법 암형 플랫 시트는 미터법 유체 시스템용으로 설계된 정밀하게 제작된 피팅으로, 고유한 90° 암형 구성과 플랫 시트 디자인을 통해 안전하고 누출 방지 연결을 제공합니다. 이 피팅은 평평한 밀봉 표면과 견고하고 안정적인 연결이 필요한 응용 분야에 이상적인 선택입니다.
20291-90° 미터법 암 플랫 시트의 플랫 시트는 안정적인 밀봉 인터페이스를 제공하여 단단하고 누출 없는 연결을 보장합니다. 암형 끝부분이 90° 방향으로 되어 있어 해당 수형 구성품과의 설치 및 정렬이 용이하며 연결 신뢰성이 더욱 향상됩니다.
고품질 재료로 제조된 이 피팅은 다양한 산업 및 상업용 응용 분야의 요구를 견딜 수 있도록 제작되었습니다. 뛰어난 내구성과 내부식성을 발휘하여 열악한 환경에서도 오래 지속되는 성능을 보장합니다.
20291-90° 미터법 암 플랫 시트의 컴팩트한 디자인과 매끄러운 표면은 빠르고 효율적인 설치를 촉진하고 가동 중지 시간을 줄이고 운영 효율성을 향상시킵니다. 높은 압력을 견디고 안전한 밀봉을 유지하는 능력으로 인해 극한 조건에서 작동하는 시스템을 포함하여 광범위한 유체 시스템에 적합합니다.
요약하면, 20291-90° 미터법 암형 플랫 시트는 미터법 유체 시스템에 탁월한 밀봉 기능과 내구성을 제공하는 안정적이고 효율적인 피팅입니다. 정밀 엔지니어링 및 고품질 재료는 장기적인 성능을 보장하고 안전하고 누출 없는 연결을 요구하는 모든 산업용 유체 시스템에 귀중한 추가 기능을 제공합니다.
