부품 번호: 20411

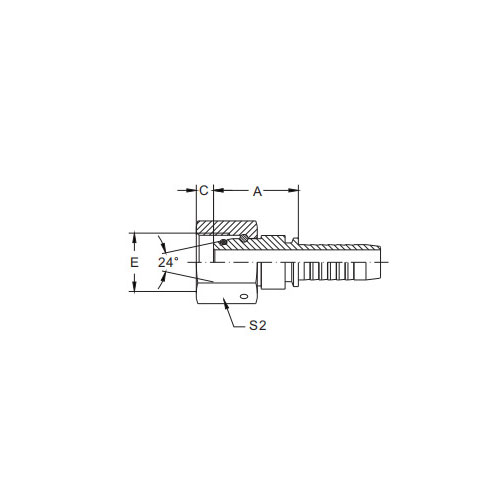

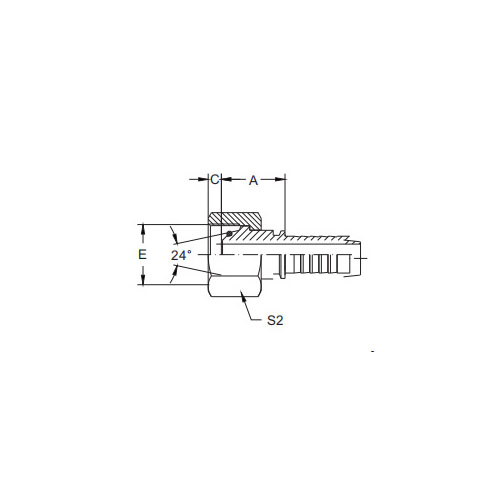

설명: 20411-METRIC FEMALE 24° CONE SEAT L.T.
컨버터블 코드:
자료:탄소 강철 45#
표면 처리: 아연,Cr3+Plating,투명한 흰색
부식 저항 시간: 120h 이상
정도:직선
| 부품번호 | 스레드 | HOSEBORE | TUBEO.D. | 오링 | 치수 | |||
| DN | 대시 | A | C | S2 | ||||
| 20411-12-04 | M12x1.5 | 6 | 4 | 6 | O04.5x1.5 | 22.5 | 1.1 | 14 |
| 20411-14-04T | M14x1.5 | 6 | 4 | 8 | O06.5x1.5 | 22.5 | 1.1 | 17 |
| 20411-14-06 | M14x1.5 | 10 | 6 | 8 | O06.5x1.5 | 23 | 1.1 | 17 |
| 20411-16-04T | M16x1.5 | 6 | 4 | 10 | O08.0x1.5 | 20.5 | 2 | 19 |
| 20411-16-05T | M16x1.5 | 8 | 5 | 10 | O08.0x1.5 | 22 | 2 | 19 |
| 20411-16-06 | M16x1.5 | 10 | 6 | 10 | O08.0x1.5 | 23.5 | 1.3 | 19 |
| 20411-18-05T | M18x1.5 | 8 | 5 | 12 | O10.0x1.5 | 24.5 | 2 | 22 |
| 20411-18-06T | M18x1.5 | 10 | 6 | 12 | O10.0x1.5 | 27.5 | 2 | 22 |
| 20411-18-08 | M18x1.5 | 12 | 8 | 12 | O10.0x1.5 | 24.5 | 1.5 | 22 |
| 20411-22-05T | M22x1.5 | 8 | 5 | 15 | O12.0x2.0 | 26.5 | 2.5 | 27 |
| 20411-22-06T | M22x1.5 | 10 | 6 | 15 | O12.0x2.0 | 26.5 | 2.5 | 27 |
| 20411-22-08T | M22x1.5 | 12 | 8 | 15 | O12.0x2.0 | 29 | 2.5 | 27 |
| 20411-26-10T | M26x1.5 | 16 | 10 | 18 | O15.0x2.0 | 30 | 2 | 32 |
| 20411-26-12 | M26x1.5 | 20 | 12 | 18 | O15.0x2.0 | 27.5 | 2.5 | 32 |
| 20411-30-10T | M30x2 | 16 | 10 | 22 | O20.0x2.0 | 31 | 3 | 36 |
| 20411-30-12T | M30x2 | 20 | 12 | 22 | O20.0x2.0 | 34 | 3 | 36 |
| 20411-36-12T | M36x2 | 20 | 12 | 28 | O26.0x2.0 | 33 | 3.7 | 41 |
| 20411-36-14T | M36x2 | 22 | 14 | 28 | O26.0x2.0 | 33 | 3.7 | 41 |
| 20411-36-16T | M36x2 | 25 | 16 | 28 | O26.0x2.0 | 30 | 3.7 | 41 |
| 20411-45-16T | M45x2 | 25 | 16 | 35 | O32.0x2.5 | 37 | 3.5 | 50 |
| 20411-45-20T | M45x2 | 32 | 20 | 35 | O32.0x2.5 | 37.5 | 3.5 | 50 |
| 20411-52-20T | M52x2 | 32 | 20 | 42 | O38.0x2.5 | 38.5 | 4.5 | 60 |
| 20411-52-24T | M52x2 | 40 | 24 | 42 | O38.0x2.5 | 38.5 | 4.5 | 60 |
20411-미터법 암나사 24°콘 시트 L.T. 소개
20411-미터법 암형 24° 콘 시트 L.T. 특히 저온(L.T.) 응용 분야에 최적화된 미터법 유체 시스템에서 안전하고 누출 방지 연결을 제공하도록 설계된 정밀 제작 구성 요소입니다. 이 피팅에는 24° 콘 시트가 통합되어 있어 탁월한 밀봉 기능을 제공하고 견고하고 오래 지속되는 연결을 보장합니다.
24° 콘 시트는 해당 수형 부품과 정확하게 결합되도록 설계되어 고압 및 저온 환경의 가혹함을 견딜 수 있는 안전한 밀봉을 생성합니다. 이 견고한 설계는 극한의 조건에서도 안정적인 성능을 보장하므로 광범위한 산업 및 상업용 응용 분야에 적합합니다.
고품질 소재로 제작된 20411-미터법 암형 24° 콘 시트 L.T. 뛰어난 내구성과 추위로 인한 열화에 대한 저항성을 나타냅니다. 영하의 조건에서도 밀봉 성능을 유지하여 지속적이고 안정적인 유체 흐름을 보장합니다.
또한 20411-Metric Female 24° Cone Seat L.T.의 컴팩트한 디자인과 매끄러운 표면을 자랑합니다. 빠르고 쉽게 설치 및 분해가 가능합니다. 이는 운영 효율성을 향상시키고 가동 중지 시간을 최소화하므로 자주 유지 관리 또는 수정이 필요한 시스템에 이상적인 선택입니다.
요약하자면, 20411-미터법 암형 24° 콘 시트 L.T. 저온 조건에서 작동하는 미터법 유체 시스템을 위한 안정적이고 효율적인 솔루션입니다. 정밀 엔지니어링, 고품질 소재, 추운 환경에 최적화된 설계 덕분에 안전하고 누출 없는 연결이 요구되는 산업용 또는 상업용 유체 시스템에 귀중한 추가 기능을 제공합니다.
