부품 번호: 20511
설명: 20511-METRIC FEMALE 24° CONE O-RING H.T.
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 스트레이트

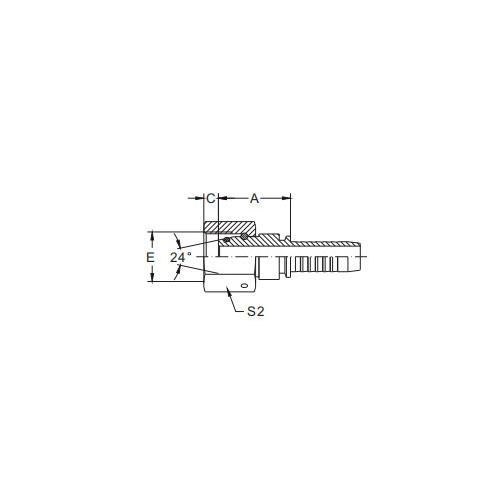

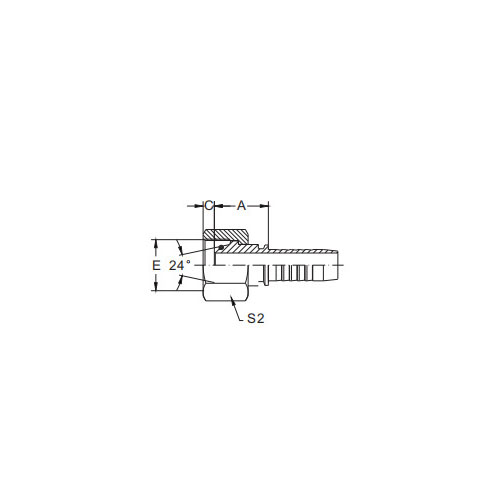

| 부품 번호 | 스레드 E | 호스 보어 | 튜브 외경 | 오링 | 치수 | |||
| DN | 대시 | A | C | S2 | ||||
| 20511-14-04T | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1.5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1.5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20.3x2.4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25.3x2.4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
20511-미터법 암나사 24° 콘 O-링 H.T. 소개
20511-미터법 암형 24° 콘 O-링 H.T. 피팅은 미터법 유체 시스템의 엄격한 요구 사항을 충족하도록 설계된 정밀 엔지니어링 구성 요소입니다. 이 암형 피팅에는 24° 콘 시트와 O-링이 통합되어 있어 안전하고 누출 없는 연결이 가능합니다.
24° 콘 시트는 해당 수형 구성 요소와 단단하고 안정적인 밀봉을 보장하도록 세심하게 제작되었습니다. 이 설계 기능은 고압 응용 분야에서 유체 무결성을 유지하는 데 필수적입니다.
O-링을 피팅 설계에 통합하면 밀봉 기능이 더욱 향상됩니다. O-링은 누출에 대한 견고한 장벽을 형성하여 유체가 시스템을 통해 원활하고 효율적으로 흐르도록 보장합니다.
"H.T." 제품명에 있는 "High-Temperature"는 극한의 온도에 직면하는 환경에서 사용하기에 적합한 피팅임을 나타냅니다. 고온 등급은 피팅이 가장 까다로운 조건에서도 밀봉 성능을 유지하도록 보장합니다.
고품질 재료로 제조된 20511-미터법 암형 24° 콘 O-링 H.T. 피팅은 내식성과 내구성이 우수합니다. 이는 산업 환경의 요구 사항을 견디고 시간이 지나도 밀봉 성능을 유지하도록 설계되었습니다.
견고한 밀봉 기능 외에도 20511-Metric Female 24° Cone O-Ring H.T. 피팅은 설치 및 분해도 쉽습니다. 이 기능은 유체 라인을 연결하고 분리하는 프로세스를 단순화하고 가동 중지 시간을 줄이고 운영 효율성을 향상시킵니다.
전반적으로 20511-미터법 암형 24° 콘 O-링 H.T. 피팅은 고압, 고온 환경에서 안전하고 누출 없는 연결이 필요한 미터법 유체 시스템을 위한 안정적이고 효율적인 솔루션을 제공합니다. 정밀 엔지니어링, 고품질 재료 및 밀봉 기능을 통해 모든 산업용 유체 시스템에 귀중한 추가 기능을 제공합니다.
