부품 번호:20591
설명:20591-90° METRIC FEMALE 24°CONE O-RING H.T.
컨버터블 코드:
자료:탄소 강철 45#
표면 처리: 아연, Cr3+도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도:90°

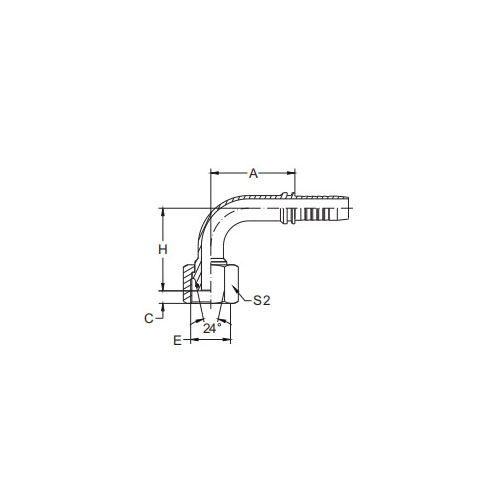

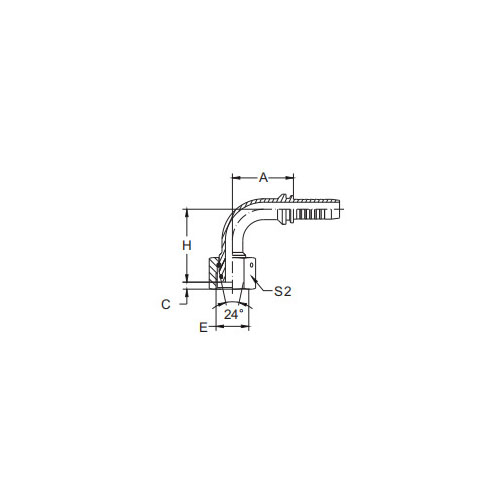

| 부품 번호 | 스레드 E | 호스 보어 | 튜브 외경 | 오링 | 치수 | ||||
| DN | 대시 | A | C | H | S2 | ||||
| 20591-14-04T | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1.5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1.5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20.3x2.4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20.3x2.4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20.3x2.4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 109.4 | 6.5 | 100 | 60 |
20591-90°미터법 암나사 24°콘 O-링 H.T.소개
20591-90° 미터법 암나사 24° 콘 O-링 H.T. 피팅은 미터법 유체 연결 기술의 최첨단 발전을 나타냅니다. 이 암형 피팅은 고유한 90° 각도와 정밀하게 제작된 24° 콘 시트로 설계되어 안전하고 누출 없는 연결을 보장합니다.
24° 콘 시트는 수형 시트와 꼭 맞도록 특별히 제작되어 높은 압력과 온도를 견딜 수 있는 견고한 밀봉 기능을 제공합니다. 이 기능은 유체 무결성이 중요한 산업 응용 분야에 필수적입니다.
또한 O-링을 디자인에 통합하면 보안이 한층 강화됩니다. O-링은 콘 시트와 결합 표면 사이에 밀봉 장벽을 만들어 누출을 효과적으로 방지하고 원활한 유체 전달을 보장합니다.
"H.T." 제품명에 있는 "High-Temperature"는 극한의 온도가 영향을 미치는 환경에서 사용하기에 적합한 피팅임을 나타냅니다. 구조에 사용되는 재료는 탁월한 열 안정성을 고려하여 선택되어 까다로운 조건에서도 안정적인 성능을 보장합니다.
20591-90° 미터법 암나사 24° 콘 O-링 H.T. 피팅은 설치 및 분해가 용이하다는 점도 주목할 만합니다. 빠르고 효율적인 연결이 가능하도록 설계되어 가동 중지 시간을 최소화하고 운영 효율성을 향상시킵니다.
요약하자면, 20591-90° 미터법 암나사 24° 콘 O-링 H.T. 피팅은 고압, 고온 환경에서 미터법 유체 연결을 위한 강력하고 안정적인 솔루션을 제공합니다. 정밀 엔지니어링, 열 안정성 및 밀봉 기능으로 인해 안전과 성능이 가장 중요한 산업 응용 분야에 탁월한 선택이 됩니다.
