부품 번호: 26711
설명: 26711 JIC FEMALE 74°CONE SEAT
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 스트레이트

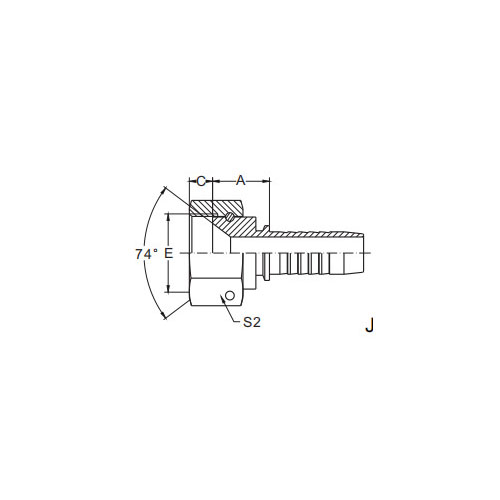

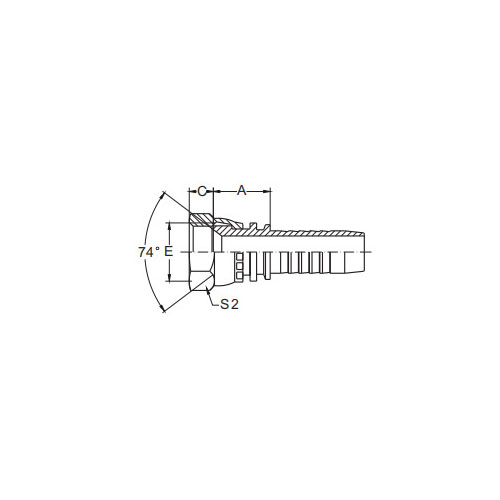

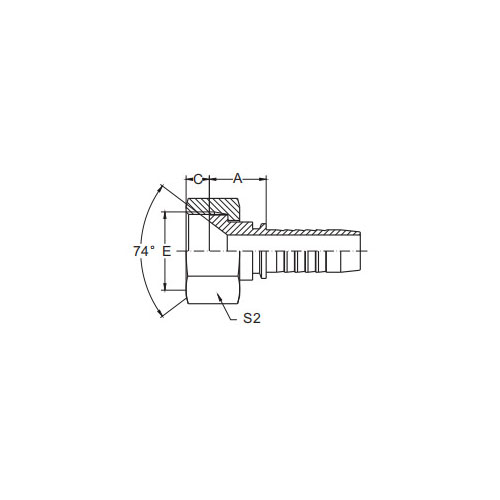

| 부품 번호 | 스레드 E | 호스 보어 | 치수 | |||
| DN | 대시 | A | C | S2 | ||
| 26711-04-03 | 7/ 16x20 | 5 | 3 | 14 | 8 .7 | 14 |
| 26711-04-04 | 7/ 16x20 | 6 | 4 | 15 | 8 .7 | 14 |
| 26711-05-04 | 1/2x20 | 6 | 4 | 16 | 9 .5 | 16 |
| 26711-05-05 | 1/2x20 | 8 | 5 | 16 | 9 .5 | 16 |
| 26711-05-06 | 1/2x20 | 10 | 6 | 16 | 9 .5 | 16 |
| 26711-06-04 | 9/16x18 | 6 | 4 | 17 | 9 .5 | 19 |
| 26711-06-05 | 9/16x18 | 8 | 5 | 17 | 9 .5 | 19 |
| 26711-06-06 | 9/16x18 | 10 | 6 | 17 | 9 .5 | 19 |
| 26711-06-08 | 9/16x18 | 12 | 8 | 17 .5 | 9 .5 | 19 |
| 26711-08-06 | 3/4x16 | 10 | 6 | 18 .5 | 10 .7 | 22 |
| 26711-08-08 | 3/4x16 | 12 | 8 | 19 | 10 .7 | 22 |
| 26711-08-10 | 3/4x16 | 16 | 10 | 19 .5 | 10 .7 | 22 |
| 26711-10-06T | 7/8x14 | 10 | 6 | 19 | 13 .6 | 27 |
| 26711-10-08 | 7/8x14 | 12 | 8 | 20 | 12 .7 | 27 |
| 26711-10-10 | 7/8x14 | 16 | 10 | 20 | 12 .7 | 27 |
| 26711-10-12 | 7/8x14 | 20 | 12 | 20 | 12 .7 | 27 |
| 26711-12-08T | 1- 1/ 16x12 | 12 | 8 | 20 | 14 .3 | 32 |
| 26711-12-10 | 1- 1/ 16x12 | 16 | 10 | 21 .5 | 14 .3 | 32 |
| 26711-12-12 | 1- 1/ 16x12 | 20 | 12 | 21 .5 | 14 .3 | 32 |
| 26711-12-16 | 1- 1/ 16x12 | 25 | 16 | 23 | 14 .3 | 32 |
| 26711-14-12 | 1-3/16x12 | 20 | 12 | 22 .2 | 14 .7 | 36 |
| 26711-16-12T | 1-5/16x12 | 20 | 12 | 20 | 15 . 1 | 41 |
| 26711-16-16 | 1-5/16x12 | 25 | 16 | 25 | 15 . 1 | 38 |
| 26711-16-20 | 1-5/16x12 | 32 | 20 | 25 | 15 . 1 | 38 |
| 26711-20-16T | 1-5/8x12 | 25 | 16 | 23 | 16 .5 | 50 |
| 26711-20-20W | 1-5/8x12 | 32 | 20 | 28 | 16 .5 | 50 |
| 26711-24-20W | 1-7/8x12 | 32 | 20 | 30 | 19 .5 | 55 |
| 26711-24-24W | 1-7/8x12 | 40 | 24 | 30 | 19 .5 | 55 |
| 26711-32-24T | 2- 1/2x12 | 40 | 24 | 27 | 23 .5 | 75 |
| 26711-32-32T | 2- 1/2x12 | 50 | 32 | 27 | 23 .5 | 75 |
26711 JIC 암 74° 콘 시트 소개
26711 JIC 암 74° 콘 시트는 광범위한 산업 응용 분야에 사용하도록 설계된 고성능 유체 피팅입니다. 정밀하게 제작된 이 구성 요소는 견고하고 누출 방지 연결을 제공하여 다양한 압력 및 온도 조건에서도 안정적인 유체 전달을 보장합니다.
26711 피팅의 JIC(Joint Industry Council) 스레드 패턴은 광범위한 표준 구성품과의 호환성을 보장하여 기존 유체 시스템과의 원활한 통합을 촉진합니다. 암나사 설계는 수형 부품과 안전하게 결합되어 산업용 요구 사항을 견딜 수 있는 강력하고 안정적인 연결을 생성합니다.
74° 콘 시트는 피팅의 중요한 요소로 단단하고 안전한 밀봉을 제공합니다. 이 콘 시트는 짝을 이루는 수형 콘과 완벽하게 맞도록 설계되어 고압 유체를 효과적으로 처리할 수 있는 누출 없는 연결을 보장합니다.
고품질 재료로 제조된 26711 JIC 암형 74° 콘 시트는 뛰어난 내구성과 부식 저항성을 나타냅니다. 이는 열악한 산업 환경에서도 안정적인 성능을 보장하므로 장기간 사용에도 신뢰할 수 있는 선택입니다.
유압 장치, 공압 장치 또는 기타 유형의 유체 시스템을 사용하는 경우 26711 JIC 암 74° 콘 시트는 견고하고 누출 방지 연결을 위한 탁월한 선택입니다. 정밀한 엔지니어링과 고품질 소재 덕분에 안전하고 안정적인 연결이 필요한 모든 산업용 유체 시스템에 귀중한 추가 기능을 제공합니다.
