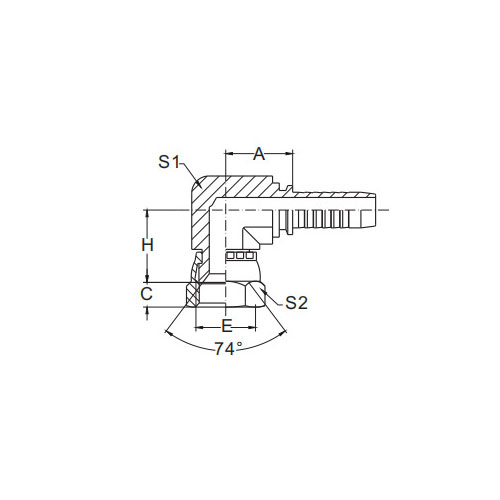

부품 번호: 26791K
설명: 26791K 90°JIC SHORT FEMALE 74°CONE SEAT
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 90°
| 부품 번호 | 스레드 E | 호스 보어 | 치수 | |||||
| DN | 대시 | A | C | H | S1 | S2 | ||
| 26791K-04-04 | 7/ 16x20 | 6 | 4 | 17 .5 | 8 .7 | 18 | 11 | 14 |
| 26791K-06-04 | 9/16x18 | 6 | 4 | 20 | 9 .5 | 20 .5 | 14 | 19 |
| 26791K-06-06 | 9/16x18 | 10 | 6 | 20 | 9 .5 | 20 .5 | 19 | 19 |
| 26791K-08-06 | 3/4x16 | 10 | 6 | 23 | 10 .7 | 25 | 19 | 22 |
| 26791K-08-08 | 3/4x16 | 12 | 8 | 23 .5 | 10 .7 | 25 | 22 | 22 |
| 26791K-10-08 | 7/8x14 | 12 | 8 | 25 | 12 .7 | 27 | 22 | 27 |
| 26791K-10-10 | 7/8x14 | 16 | 10 | 25 | 12 .7 | 27 | 22 | 27 |
| 26791K-12-12 | 1- 1/ 16x12 | 20 | 12 | 29 | 14 .3 | 31 | 27 | 32 |
| 26791K-16-16 | 1-5/16x12 | 25 | 16 | 43 | 15 . 1 | 34 .3 | 33 | 38 |
26791K 90° JIC 짧은 암형 74° 콘 시트 소개
26791K 90° JIC 짧은 암형 74° 콘 시트는 다양한 산업 응용 분야에 사용하도록 설계된 콤팩트하면서도 강력한 유체 피팅입니다. 정밀하게 설계된 90° 디자인을 갖춘 이 짧은 암 피팅은 유체 흐름의 원활한 전환을 제공하고 난류를 최소화하며 시스템 효율성을 최대화합니다.
JIC(Joint Industry Council) 스레드 패턴은 광범위한 표준 구성 요소와의 호환성을 보장하므로 기존 시스템에 쉽게 통합할 수 있습니다. 피팅의 길이가 짧기 때문에 특히 좁은 공간에서 설치 유연성이 향상됩니다.
74° 콘 시트는 이 피팅의 핵심 구성 요소로, 안전하고 누출 방지 씰을 제공합니다. 이 콘 시트는 짝을 이루는 수형 부품과 꼭 맞도록 설계되어 높은 압력과 온도를 견딜 수 있는 견고한 연결을 보장합니다.
고품질 소재로 제작된 26791K는 내구성이 뛰어납니다. 뛰어난 내구성과 내부식성을 보여 열악한 산업 환경에서도 안정적인 성능을 보장합니다.
유압 장치, 공압 장치 또는 기타 유형의 유체 시스템을 사용하는 경우 26791K 90° JIC 짧은 암형 74° 콘 시트는 안전하고 누출 없는 연결을 위한 탁월한 선택입니다. 컴팩트한 디자인, 정밀 엔지니어링 및 고품질 소재로 인해 모든 산업용 유체 시스템에 귀중한 추가 기능을 제공합니다.
