부품 번호: 26741
설명: 26741 45°JIC FEMALE 74°CONE SEAT
컨버터블 코드:
자료: 탄소 강철 45#
표면 처리: 아연, Cr3+ 도금, 클리어 화이트
부식 저항 시간: 120h 이상
정도: 45°

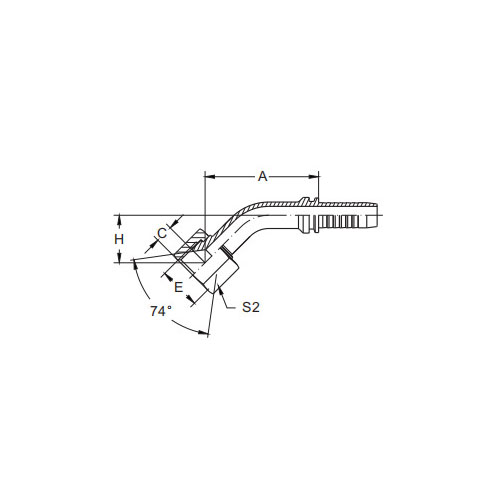

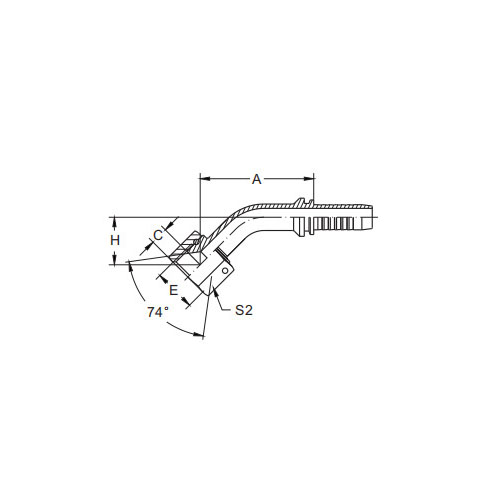

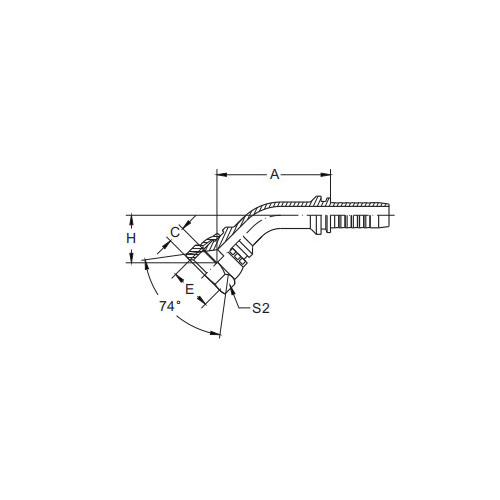

| 부품 번호 | 스레드 E | 호스 보어 | 치수 | ||||
| DN | 대시 | A | C | H | S2 | ||
| 26741-04-03 | 7/ 16x20 | 5 | 3 | 32 .7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/ 16x20 | 6 | 4 | 35 .2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-06-04 | 9/16x18 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 19 |
| 26741-06-05 | 9/16x18 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 19 |
| 26741-06-06 | 9/16x18 | 10 | 6 | 38 .8 | 9 .5 | 15 .5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40 .2 | 10 .7 | 16 .2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45 .3 | 10 .7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46 .3 | 12 .7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12 .7 | 21 .8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58 .6 | 12 .7 | 21 .8 | 27 |
| 26741-12-08T | 1- 1/ 16x12 | 12 | 8 | 50 .4 | 14 .3 | 21 . 1 | 32 |
| 26741-12-10 | 1- 1/ 16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22 .8 | 32 |
| 26741-12-12 | 1- 1/ 16x12 | 20 | 12 | 59 .3 | 14 .3 | 24 .2 | 32 |
| 26741-14-12 | 1-3/16x12 | 20 | 12 | 60 . 1 | 14 .7 | 24 .2 | 36 |
| 26741-16-12T | 1-5/16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24 .2 | 41 |
| 26741-16-16 | 1-5/16x12 | 25 | 16 | 73 .5 | 15 . 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85 .6 | 16 .5 | 34 .5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86 .6 | 19 .5 | 35 .9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114 .8 | 19 .5 | 44 . 1 | 55 |
26741 45° JIC 암형 74° 콘 시트 소개
26741 45° JIC 암형 74° 콘 시트는 광범위한 산업 응용 분야의 요구 사항을 충족하도록 설계된 고성능 유체 피팅입니다. 정밀하게 제작된 이 피팅은 고유한 45° 각도를 갖추고 있어 유체 흐름에 부드럽고 효율적인 전환을 제공하는 동시에 안전하고 누출 방지 씰을 유지합니다.
JIC(Joint Industry Council) 스레드 패턴은 다양한 표준 구성 요소와의 호환성을 보장하므로 기존 유체 시스템에 쉽게 통합할 수 있습니다. 암나사 설계를 통해 짝을 이루는 수 구성품과 안전하게 연결할 수 있어 견고하고 안정적인 유체 연결이 가능합니다.
74° 콘 시트는 짝을 이루는 수콘과 안전한 밀봉을 생성하므로 26741 피팅의 중요한 요소입니다. 이 씰은 고압과 온도를 견디도록 설계되어 가장 까다로운 산업 환경에서도 안정적으로 작동할 수 있는 누출 없는 연결을 보장합니다.
고품질 재료로 제조된 26741 45° JIC 암 74° 콘 시트는 내구성이 뛰어납니다. 뛰어난 내구성과 내부식성을 나타내므로 산업용 유체 시스템에서 장기간 사용하기에 신뢰할 수 있는 선택입니다.
유압 장치, 공압 장치 또는 기타 유형의 유체 시스템을 사용하는 경우 26741 45° JIC 암 74° 콘 시트는 안전하고 효율적인 연결을 위한 탁월한 선택입니다. 정밀 엔지니어링, 고품질 재료 및 독특한 45° 설계 덕분에 견고하고 누출 방지 연결이 필요한 모든 산업용 유체 시스템에 귀중한 추가 기능을 제공합니다.
